6

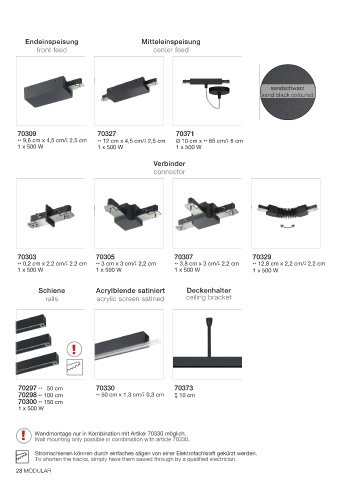

MODULAR m - HV-TRACK 6
1-Phase Hochvolt-Schienensystem | 1-phase high voltage rail system
Endeinspeisung Mitteleinspeisung
front feed center feed GESTELLE ǀ FRAMES

sandschwarz
sand black coloured

70309 70327 70371
↔ 9,6 cm x 4,5 cm/↧ 2,5 cm ↔ 12 cm x 4,5 cm/↧ 2,5 cm ø 10 cm x ↔ 65 cm/↧ 6 cm 70535 70313 70519 70526
1 x 500 W 1 x 500 W 1 x 500 W ↧ 13 cm/ø 5,3 cm ↧ 20 cm/ø 5,6 cm ↧ 17 cm/ø 8,5 cm ↧ 15 cm/ø 6 cm
excl. 1 x GU10 - max 10 W excl. 1 x GU10 - max 10 excl. 1 x GU10 - max 10 W excl. 1 x GU10 - max 10 W
Verbinder W
connector

70303 70305 70307 70329
↔ 0,2 cm x 2,2 cm/↧ 2,2 cm ↔ 3 cm x 3 cm/↧ 2,2 cm ↔ 3,8 cm x 3 cm/↧ 2,2 cm ↔ 12,8 cm x 2,2 cm/↧ 2,2 cm 70530 70534 70538 70516
1 x 500 W 1 x 500 W 1 x 500 W 1 x 500 W ↧ 23 cm/ø 11 cm ↧ 21 cm/ø 8 cm ↧ 15 cm/ø 9,5 cm ↧ 21 cm/ø 8 cm
excl. 1 x E14 - max 10 W excl. 1 x E14 - max 25 W excl. 1 x E14 - max 25 W excl. 1 x E14 - max 25 W
Schiene Acrylblende satiniert Deckenhalter
rails acrylic screen satined ceiling bracket

!

70330 70373
70297 ↔ 50 cm 70525 70518 70476 70522
70298 ↔ 100 cm ↔ 50 cm x 1,3 cm/↧ 0,3 cm 10 cm ↧ 20 cm/ø 11,5 cm ↧ 23 cm/ø 11 cm ↔ 8 cm/↧ 12 cm/ø 1,5 cm ↔ 12 cm/↧ 16 cm/ø 2 cm
70300 ↔ 150 cm excl. 1 x E14 - max 25 W excl. 1 x E14 - max 10 W 1 x LED 8,5 W 1 x LED 8,5 W
1 x 500 W 830 lm/2700 K 820 lm/2700 K

! Wandmontage nur in Kombination mit Artikel 70330 möglich.

Wall mounting only possible in combination with article 70330.
Lieferung ohne Leuchtmittel/dimmbar mit geeignetem Leuchtmittel
Stromschienen können durch einfaches sägen von einer Elektrofachkraft gekürzt werden.
To shorten the tracks, simply have them sawed through by a qualifi ed electrician. delivery without illuminant/dimmable with suitable illuminant
28 MODULAR MODULAR MODULAR 29
