Page 536 - Viokef 2025

recessed

With Trim
50
30

45
65

Configurate your code according to your needs:

Illumination Type Size (Length) – CCT (Kelvin) – Colour & Finish – Dimming Type
3911-03 058 3 B N
Recessed with Trim L580 • 15W • 2565Lm 3000k Black On-off
086 4 W D1*
50 L860 • 22W • 3848Lm 4000k White Phase Cut
114 U D3
30 L1140 • 30W • 5130Lm Anodized DALI
142 D4
45 L1420 • 37W • 6413Lm Push
65 170 D5*
L1700 • 44W • 7695Lm Smart
198
L1980 • 51W • 8978Lm
226
L2260 • 59W • 10260Lm
254
L2540 • 66W • 11543Lm
282
L2820 • 73W • 12825Lm
310
STATION ULTRA L3100 • 80W • 14108Lm
338
L3380 • 88W • 15390Lm

Code Example: 3911-03086-3-W-D3

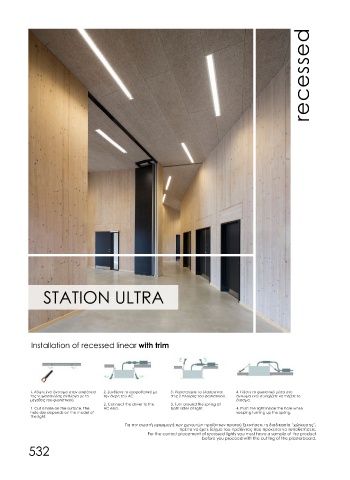

Installation of recessed linear with trim
Illumination Type Size (Length) – CCT (Kelvin) – Colour & Finish – Dimming Type
3911-03 086 3 W D3
L860 • 31W • 4548Lm 3000k White DALI

Create your own Code:

– – –
1. Κόψτε ένα άνοιγμα στην επιφάνεια 2. Συνδέστε το τροφοδοτικό με 3. Περιστρέψτε το έλασμα και 4. Πιέστε το φωτιστικό μέσα στο
της γυψοσανίδας ανάλογο με το την άκρη του AC. στις 2 πλευρές του φωτιστικού. άνοιγμα ενώ συνεχίζετε να πιέζετε το
μέγεθος του φωτιστικού. έλασμα.
2. Connect the driver to the 3. Turn around the spring at
1. Cut a hole on the surface. The AC end. both sides of light. 4. Push the light inside the hole while NOTE: Different sizes, different CCT and Level of output Lumen upon request
hole size depends on the model of keeping turning up the spring.
the light.
Για την σωστή εφαρμογή των χωνευτών προϊόντων προτού ξεκινήσετε τη διαδικασία “χώνευσης”,
πρέπει να έχετε δείγμα του προϊόντος που πρόκειται να τοποθετήσετε.
For the correct placement of recessed lights you must have a sample of the product * Phase Cut & Smart dimming κατόπιν ζήτησης.
before you proceed with the cutting of the plasterboard. Phase Cut & Smart dimming upon request.
532 533
